各位朋友们好

我是华尔赛

今天分享波形弹簧的种类和特点

随着工业化进程的深入和产业升级

例如在航空航天

汽车

医疗

石油等各行业都需要更加紧凑化

轻量化的方案

于是各种波形弹簧在这些

领域都受到大范围的应用

其中

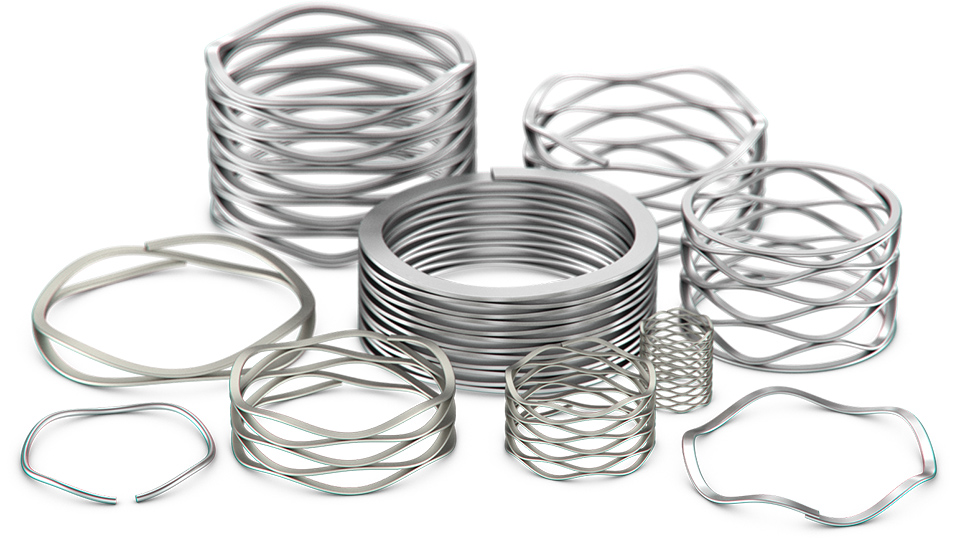

应用较多的波形弹簧的种类为单层波形弹簧

对顶波簧

圆线波簧

多层叠合波簧

直线拨簧等

随着越来越多种类的拨簧出现

各种波形弹簧都有着什么样的特点

我们该如何做出选择呢

各种波形弹簧的优点

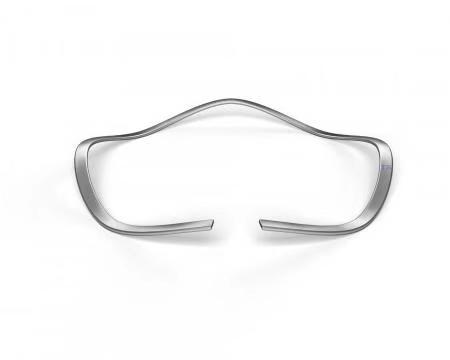

1 单层拨黄单层

拨黄分为单层开口拨黄和单层搭口拨黄

该拨黄适用于多种应用

可以精确可靠的在小变形和低

中等的粒值应用中发挥作用

特别适用于工作高度和工作空间较小的应用

传统冲压波黄随着工作高度的降低

外径也会随之扩张

如果外径扩大至波黄的安装孔腔时

传统波黄会卡死在安装孔内

而开口拨黄和搭口拨黄很好的解决了这个问题

因为当拨黄压缩时

拨黄的两端开口也可以自由移动

这样就抵消了拨黄的径向扩张

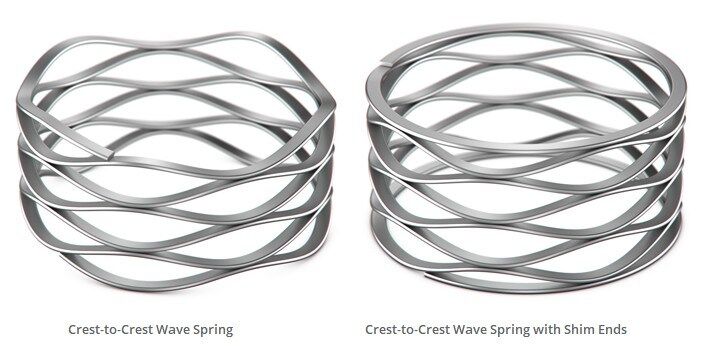

2 对顶波黄对顶波黄分为无支撑圈

对顶波黄和有支撑圈对顶波黄

多层之间由一段连续钢丝绕制而成

所以对顶波黄也是一个稳定的弹簧结构

对顶波黄的特点是随着层数的增加

波黄的刚度会随着波黄层数按比例降低

而粒值不发生变化

这样就会在更大的压缩空间内

有着更接近的粒值

也就是各种需要弹性的

应用即使有着很大的制造公差

对顶拨簧也可以再这么大的

公差范围内提供相似的粒值

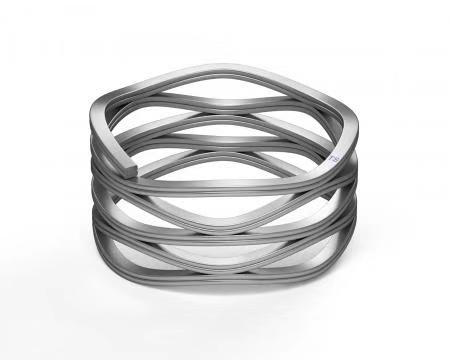

原线拨黄原线拨黄有着精确的粒值

和可以提供比单层拨黄更高的负载

适用于安装轴径和孔径很接近的应用里面

因为其宽度比单层波黄宽度小

只有单层波黄所需镜像空间的30%

所以它的安装内外径可以更加接近

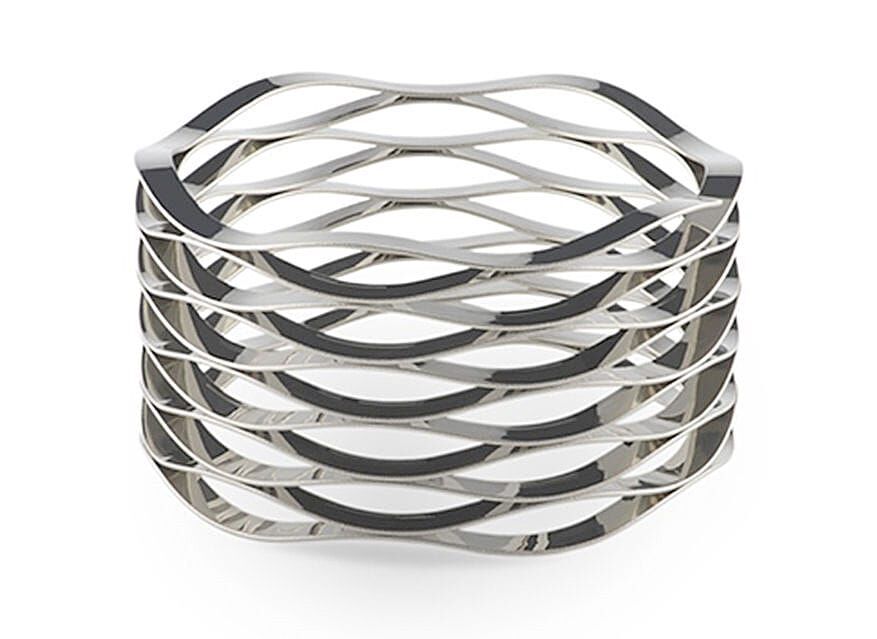

3 多层叠合波黄该波黄是由

扁线以平行方式连续卷绕数层

该波黄的好处是随着叠合层数的增加

波黄的刚度和力值可以随着层数成倍增加

特别适用于刚度和负载需求大的应用

4 直线拨黄和其他类型拨黄相比

它可以产生轴向压力

如此看来

虽然拨黄有如此多的种类

但是每个拨黄种类也有着各自的特点和适用范围

更可以说明即使有着弹性需求的场景越来越多

波形弹簧都有可能成为其最佳方案
